Entwodiksyon pwodwi

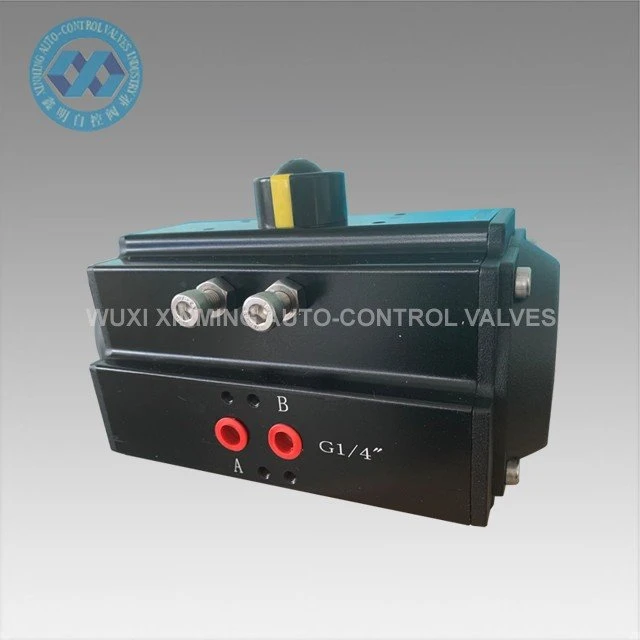

Prineumatic Rack ak Pinion Actuator, ke yo rele tou silenn wotasyon restriksyon, se yon aktè rotary itilize pou wotasyon, ouvèti, fèmen, melanje, balanse, pwezante, volan ak plis fonksyon mekanik ki enplike wotasyon restriksyon. Se primè prim ak Pinion Actuator yo itilize pou kontwole tiyo papiyon, tiyo boul, ak machin ak mouvman rotary otomatikman. Presizyon mouri-Distribisyon alyaj alyaj doub-rack piston ak tretman oksidasyon difisil amelyore presizyon rotary ak lavi devwa. Kò aktyèl la ak oksidasyon difisil-oksidasyon ka evite grate a efektivman.
Detay rapid

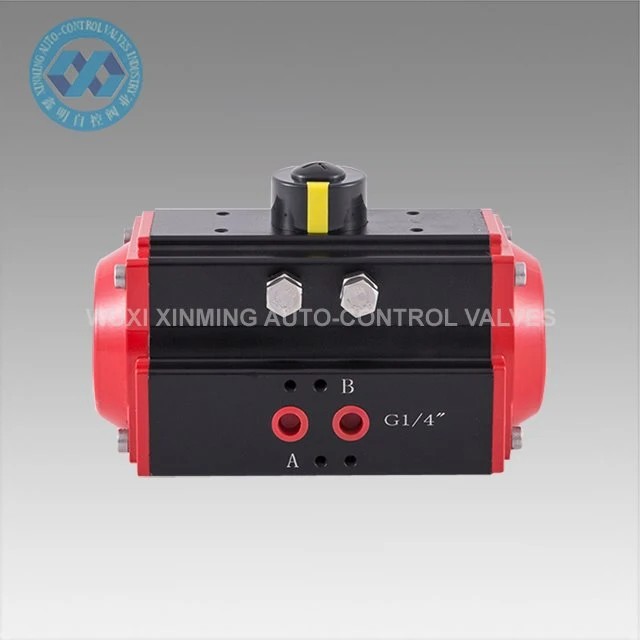

Non pwodwi: Etajè pneumatic ak pinyon ak pinyon Actuator
Non Mak: XM, ak OEM tou aksepte
Gwosè aktyèl: 32mm-400mm
Ang Rotary: 0 ~~ 90 °(±5 °)
Travay Tanperati Range: -20 ° C~ +80 °C(c(creole)
-40 ° C ~ + 80 ° C (tanperati ki ba)
-15 ° C ~ 150 ° C (tanperati ki wo)
Ekipman pou lè: 0.2 ~ 0.8MPa, 10Mpa max
Top koneksyon: VDI/VDE3845 NAMUR
Anba koneksyon: ISO 5211 ak DIN3337
Materyèl: Alyaj aliminyòm
Estrikti: etajè ak pinyon, piston doub
Aktyèl kò sifas tretman: nwa anodize
Fen Koulè Kap: gri nwa, nwa, ble nwa, syèl ble, wouj, zoranj, vèt, elatriye.
Sètifikasyon: CE, ATEX, SIL3, ISO9001: 2016
paramèt teknik
XM ETAJÈ PNEUMATIC AK PINION PWODIKSYON TORQUE TAB
Modèl | Inite presyon lè (inite:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Pwodiksyon presyon lè a(N.m) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
pyès de rezèv ak materyèl
Dimansyon dyagram

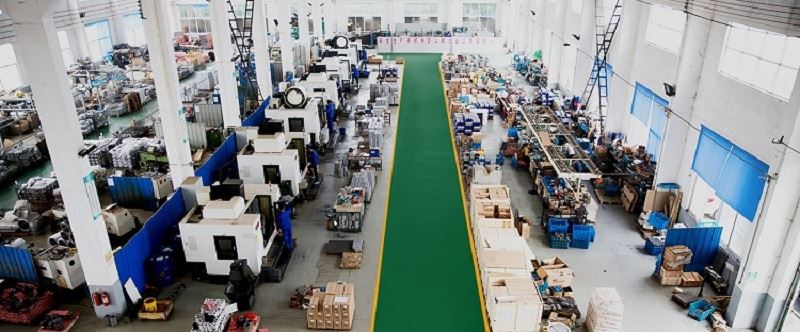

Founiti
Pwovizyon pou kapasite: 10000 inite pou chak mwa Actuator Rotary
Pwojè &akouchman
Detay sou pake: 1). separe katon ak pake kim andedan
2). ka plywood pou chajman lanmè
3). Plywood palèt pou chajman lè
Pò depa: Shanghai, Lachin
Tan pou preparasyon:
Kantite (Inite) | 1-50 | 51-1000 | 1001-10000 | >10001 |
Est. Time (jou) | Machandiz nan machandiz | 7 | 20 | Negosye |
Avantaj
1) Tout pyès rezèv enpòtan yo ta dwe trete ak difisil-anodizasyon amelyore fòs la nan yon gwo degre asire bon pèfòmans lan ak lavi devwa.
2) Tout pwosesis yo se yon sèl-fwa fòme pa CNC asire presizyon nan pwosesis ak lavi devwa.
FAQ
K 1: tèm peman tèm kapasite?
Yon 1: T / T, L / C, Inyon Oksidantal.
K 2: Tèm komès?
A 2: An dapre Incoterms 2010, nòmalman ak EXW, FOB Shanghai, CFR, CIF ak DDU.
K 3: Validite nan sitasyon pi ba?
3: Nan 30 jou.
K 4: Mòd nan chajman?
R 4: Lè a, pa lè, pa eksprime, oswa pa tren.
K 5: Garanti?
R 5: Yon ane bon jan kalite garanti pou sèvis gratis, ak sèvis peye tout lavi.
K 6: Enstalasyon ak fòmasyon?
Yon 6: konsèy videyo nòmal pou enstalasyon. Si sa nesesè, peye sèvis jeni lòt bò dlo bay.
