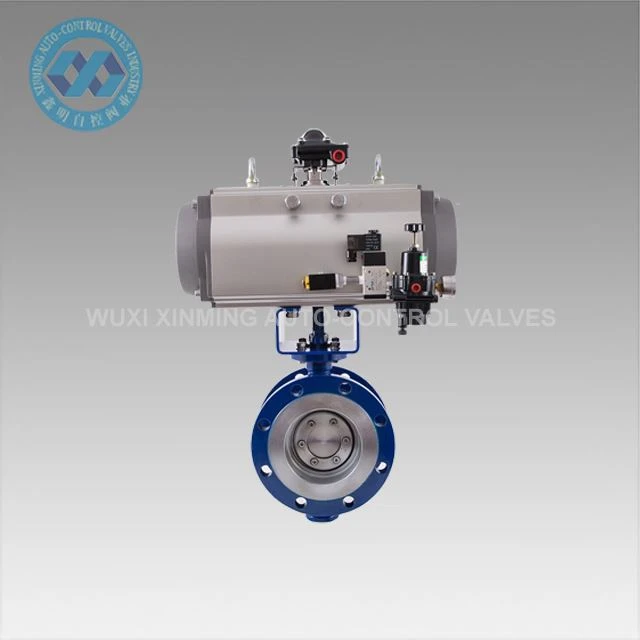

Valv Papiyon Ak Metal Pou Metal

Tiyo papiyon an ak metal ak metal apwopriye pou gwo -tanperati, wo-presyon, ak chalè-konsève tiyo. Li gen fonksyon pou ouvèti, fèmen oswa ajiste koule a. Li gen yon estrikti kontra enfòmèl ant, ti gwosè, pwa limyè, operasyon fleksib ak itilizasyon pratik.

Send Inquiry

Description

Valv Papiyon nou an ak metal sou metal se yon solisyon kontra enfòmèl ant, ki lejè, ak pri{0}}efikas kontwòl koule ki ofri pèfòmans versatile nan divès aplikasyon. Ki fèt ak yon konfigirasyon wafer-style pou enstalasyon bride fasil, li se patikilyèman apwopriye pou espas-sistèm kanalizasyon kontrent nan dlo, lè, gaz, ak sèvis chimik modere. Valv la ekselan nan kondisyon ki difisil, ki gen ladan gwo -tanperati, segondè-presyon, ak chalè-konsève tiyo, bay fonksyon ouvèti/fèmen serye ak kapasite ajisteman egzak koule. Konsepsyon optimize li konbine yon estrikti kontra enfòmèl ant, ti anprint, ak konstriksyon ki lejè ak operasyon fleksib pou itilizasyon pratik nan divès anviwònman endistriyèl.

Paramèt teknik:

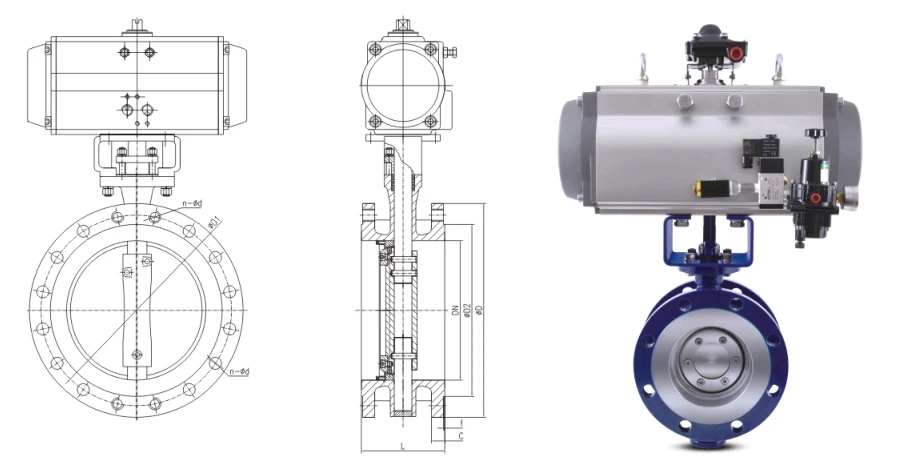

product-908-465

Dyamèt nominal DN (mm)	L (mm)	D (mm)	D1 (mm)	D2 (mm)	C (mm)	H (mm)	n-d
80	114	200	160	132	20	310	8-18
100	127	220	180	156	22	325	8-18
125	140	250	210	184	22	360	8-18
150	140	285	240	211	24	395	8-22
200	152	340	295	266	24	480	12-22
250	165	405	355	319	26	550	12-26
300	178	460	410	370	28	610	12-26
350	190	520	470	429	30	710	16-26
400	216	580	525	480	32	755	16-30
450	222	640	585	548	40	835	20-30
500	229	715	650	609	44	900	20-33
600	267	840	770	720	54	1060	20-36
700	292	910	840	794	40	1170	24-36
800	318	1025	950	901	42	1320	24-39
900	330	1125	1050	1001	44	1440	28-39
1000	410	1255	1170	1112	46	1640	28-42
1200	470	1485	1390	1328	52	1850	32-48
1400	530	1685	1590	1530	58	2040	36-48
1600	600	1930	1820	1750	64	2280	40-55
1800	670	2130	2020	1950	68	2495	44-55
2000	760	2345	2230	2150	70	2685	48-60

Egzekitif estanda		Dimansyon aplikasyon an
Konsepsyon ak fabrikasyon	JB/T8527,GB/T12224,API609,ASME B16.34 etc.Standard	Dyamèt nominal	DN50-DN3600 2"-144"	Diferan tiyo gen diferan dimansyon. Tanpri rele pou plis detay
Bride koneksyon	GB/T9113.1 ~ 9113.4, ASME B16.5, ASME B16.47 etc.Standard	Presyon nominal	PN2.5-PN260 Klas150-Klas1500
Longè estrikti	GB/T12221API609 IS05752, etc.Standard	Ranje tanperati	-196C-600C
Enspeksyon ak eksperyans	JB/T9092 GB/T26480 API598 IS05208 etc.Standard	Metòd koneksyon	Kalite bride, kalite buttweld, kalite wafer, kalite lug, elatriye.
		Materyèl kò	Kabòn asye, chrome molybdène asye, austenitic asye pur, duplex Nerjaveèi, alyaj Titàn, Hastelloy, Monel, elatriye.

Karakteristik pwodwi:
Premium Metal Fermeture: chèz asye pur fè tèt di ak disk asire yon fèmen serye -menm apre itilizasyon pwolonje
Konsepsyon presyon wo -Temp/High-: Apwopriye pou sèvis jiska 650 degre ak klas ANSI 600 evalyasyon presyon
Kontra enfòmèl ant ak lejè: 30% pi lejè pase tiyo pòtay ak evalyasyon konparab
Koule bi-: Ekselan pèfòmans sele nan toude direksyon koule

Avantaj konsepsyon:
Triple-konsepsyon konpanse anpeche mete epi asire zewo flit
Dife -konstriksyon san danje satisfè estanda API 607/6FA
Ba koupl opere diminye kondisyon actuator
Antretyen -operasyon gratis ak lavi sèvis long

Aplikasyon tipik:
Pwosesis rafineri ak petwochimik
Sistèm vapè plant elektrik
Transmisyon gaz -tanperati segondè
Pwosesis chimik ak medya abrazif

Konsènan nou:

Seri XM pneumatik actuators ki te pwodwi pa konpayi nou an fè rechèch, devlope ak fèt ki baze sou aplikasyon konplè entwodiksyon de nouvo teknoloji, nouvo materyèl, nouvo pwosesis, ak konsèp inovatè nan kay ak aletranje, epi konplètman konfòme yo ak nouvo estanda entènasyonal yo: ISO5211, DIN3337, ak VDINDE-3845, estanda NAMUR. Pwodwi yo te pase enspeksyon an nan ajans sipèvizyon teknik nasyonal la ak pase ISO9001: 2000 entènasyonal bon jan kalite sistèm demonstrasyon an. Pwodwi yo lajman itilize nan kontwòl otomatik endistri chimik, raffinage lwil oliv, min, estasyon elektrik, metaliji, konstriksyon, medikaman, manje, gaz, rechèch syantifik, elatriye.

Konpayi an konfòme yo ak prensip antrepriz la nan "pouswiv pi bon, teknoloji an premye, senserite ak fyab". Nou angaje nan jesyon pafè, bon jan kalite segondè, efikasite double, bay kliyan sèvis satisfezan, ak etabli yon relasyon koperativ relativman ki estab ak bon nan endistri ki gen rapò. Tout kòlèg mwen yo nan konpayi an sensèman espere kolabore avèk ou pou kreye klere ansanm.

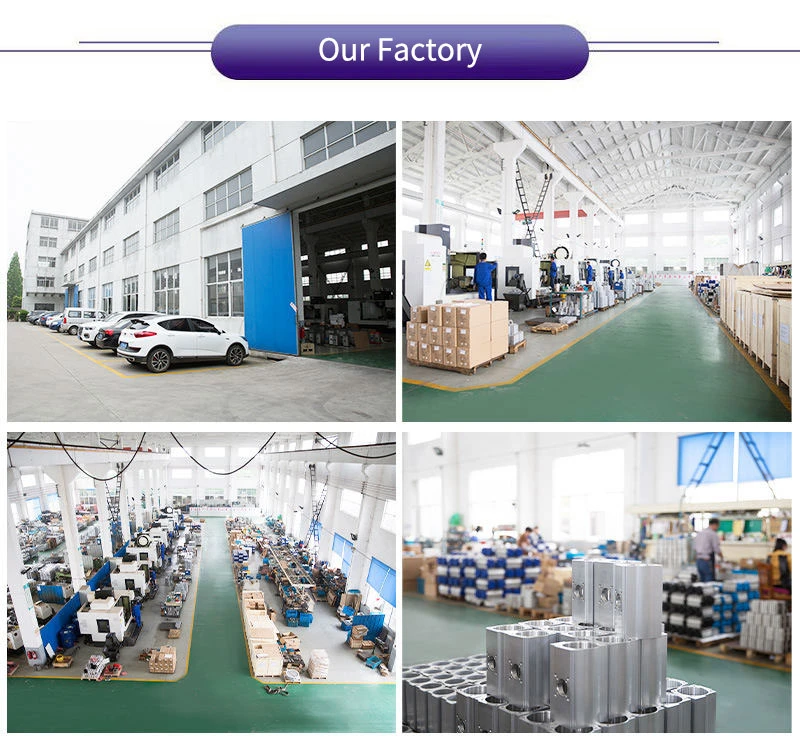

Our Factory
