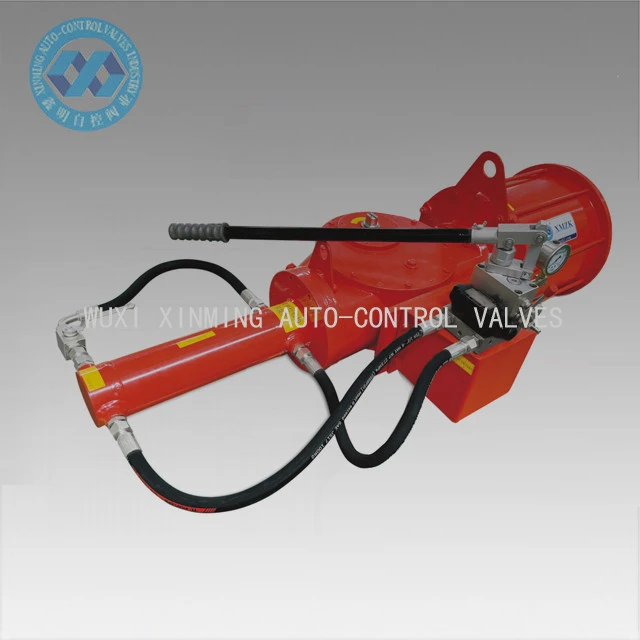

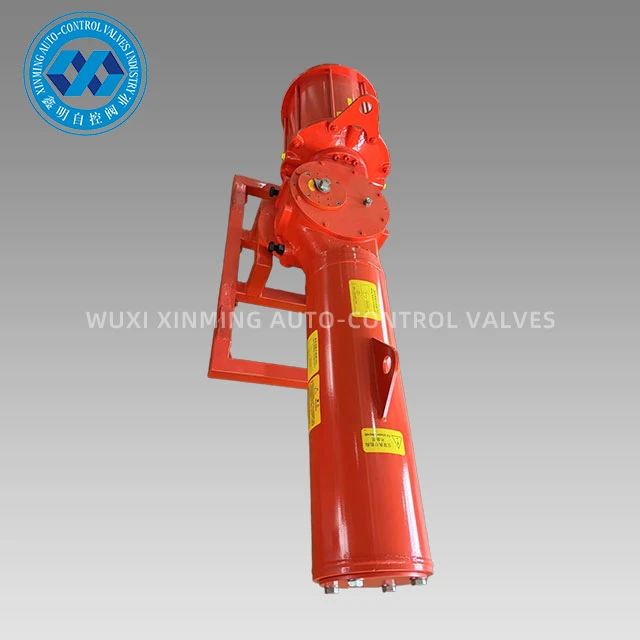

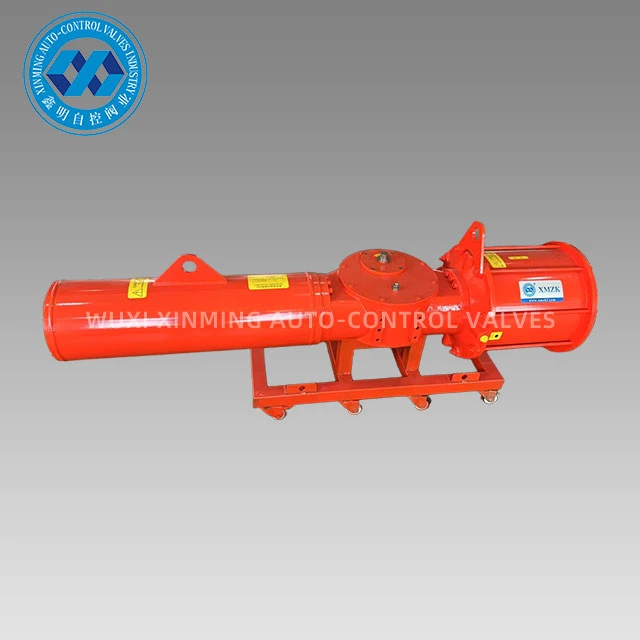

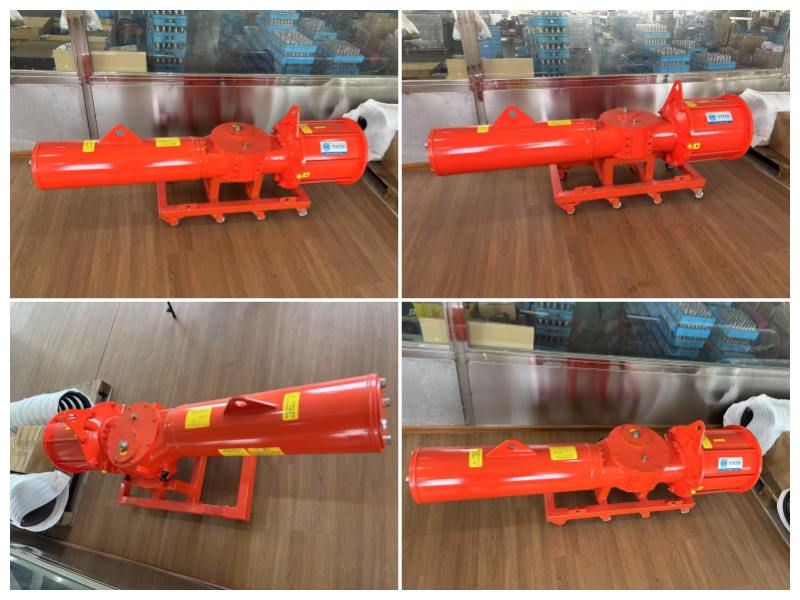

Spring Return Scotch Yoke Pneumatic Actuator

Spring Return Scotch Yoke Pneumatic Actuator se yon aparèy kondwi ki gen gwo -fyab ki fèt pou kontwòl tiyo endistriyèl. Li sèvi ak yon mekanis transmisyon Scotch Yoke inik pou konvèti pouvwa lè konprese nan mouvman wotasyon 90 degre, epi li reyalize fonksyon reset otomatik atravè yon bati -nan prentan fò, asire ke valv la byen vit retounen nan yon pozisyon ki an sekirite (konplètman louvri oswa konplètman fèmen) nan ka ta gen echèk lè oswa ijans. Konsepsyon modilè Spring Return Scotch Yoke Pneumatic Actuator sipòte koòdone estanda ISO 5211/NAMUR, yo ka adapte ak divès kalite tiyo boul ak tiyo papiyon, epi yo ka ekipe ak switch limit, tiyo solenoid ak lòt Pwodwi pou Telefòn pou kontwòl otomatik. Konpare ak etajè tradisyonèl ak pignon aktuateurs, estrikti scotch yoke a gen pi wo efikasite mekanik ak lavi sèvis ki pi long, epi li se yon chwa ideyal pou kontwòl valv anba kondisyon danjere. Konstriksyon scotch yoke a se yon opsyon ekselan pou kontwòl valv nan sitiyasyon danjere paske li gen yon lavi sèvis ki pi long ak pi wo efikasite mekanik pase etajè konvansyonèl ak pignon aktuateurs.

Karakteristik pwodwi:

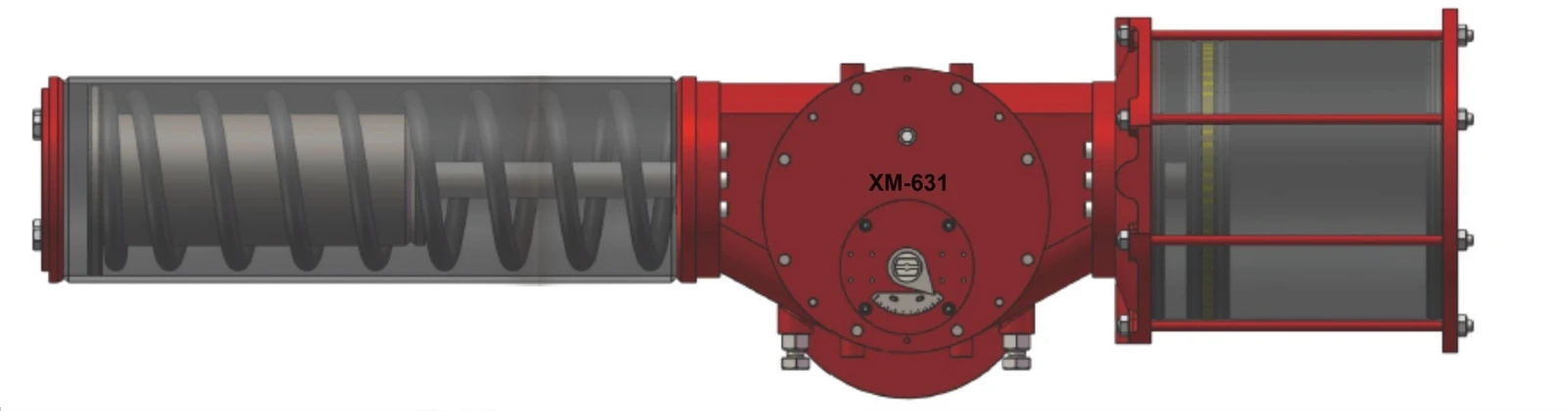

1. Gen de kalite XM scotch yoke pneumatik actuators: simetrik ak panche, ki koresponn ak de karakteristik koupl pwodiksyon diferan. Aktuateur nan balanse scotch yoke gen gwo koupl kòmanse ak koupl opere ki ba, apwopriye pou kontwòl tiyo papiyon. Simetrik scotch yoke actuator a gen yon koub koupl pi balanse epi li sitou apwopriye pou kontwòl tiyo boul ak tiyo ploge.
2. O-bag yo ankapsule ak materyèl doub (kawoutchou ak PFA) ka aplike nan divès tanperati ak kondisyon travay.
Doub O-bag ak konsepsyon portant asire estabilite ak fyab nan silenn modilè a.
3. koupl pwodiksyon an nan kalite XM retounen prentan an ka rive jwenn plis pase 140,000Nm, ak koupl pwodiksyon an nan kalite aji doub - ka rive jwenn plis pase 250,000Nm.
Travay presyon: 0.3-0.6MPa.
4. Tou de modil kò sant la ak modil silenn lan fèt an fè ductile oswa asye kabòn pou asire ase fòs. Estrikti an jeneral se kontra enfòmèl ant, ak konsepsyon an se bèl ak kowòdone. Baton nan jouk bèf ak piston asire pwodiksyon an koupl pi bon.
5. Ba friksyon, materyèl konpoze ki dire lontan evite metal dirèk -a-kontak metal, fè antretyen ak ranplasman rapid ak fasil.
6. Arbr pwodiksyon an konfòme ak dènye estanda ISO5211 ak NAMUR. Gwosè li yo ka Customized, ak asye pur se opsyonèl.
7. Endikatè pozisyon estanda NAMUR la fasilite enstalasyon Pwodwi pou Telefòn tankou bwat switch limit ak pozisyon.
8. De boulon ang endepandan reglabl ka ajiste konjesyon serebral valv la soti nan -6 degre a 96 degre, ki ede pwolonje lavi sa a ki sèvis nan chèz la valv.

Prensip la se ke:

lè konprese antre nan chanm lan pouse piston an fè mouvman lineyè, ak pa estrikti transmisyon nan zepeng la jouk bèf ak Groove jouk bèf, mouvman lineyè piston an pral konvèti nan mouvman rotary jouk bèf la, epi kondwi arbr pwodiksyon an vire, konsa reyalize kontwòl la nan valv la.
