Apèsi sou pwodwi a

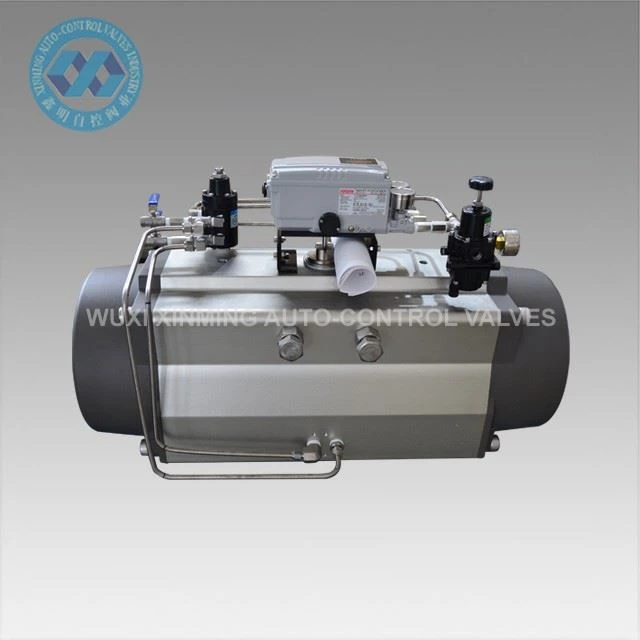

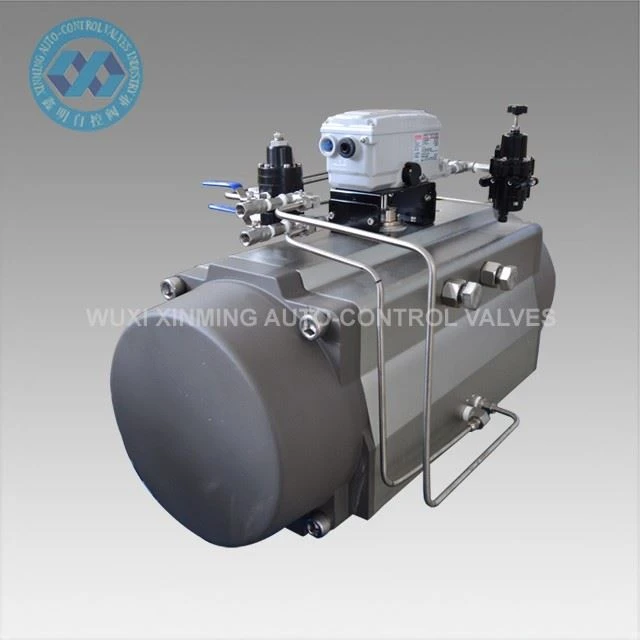

Etajè ak Pinion Pneumatic Actuator la fèt pou otomatize tiyo boul trimès ak tiyo papiyon nan sistèm tiyo endistriyèl yo. Li bay kontwòl pneumatik serye pou operasyon valv 0 degre -90 degre epi li konpatib ak interfaces estanda aliye tankou ISO 5211 ak NAMUR VDI / VDE 3845.
Li se lajman ki itilize nan sistèm automatisation endistriyèl kote ki estab ak estanda aksyon valv obligatwa.
Paramèt teknik
| Non pwodwi | Pneumatic Rotary Actuator |
| Non mak | XM, ak OEM tou aksepte |
| Gwosè actuator | 32mm-400mm |
| Rotary ang | 0 degre ~ 90 degre |
| Travay Tanperati Range |
-20 degre ~ +80 degre (estanda) -40 degre ~+80 degre (tanperati ki ba) -15 degre ~ 150 degre (tanperati ki wo) |
| Presyon ekipman pou lè | 0.2 ~ 0.8MPa, 10Mpa max |
| Top koneksyon | VDI/VDE3845 NAMUR |
| Anba koneksyon | ISO 5211 ak DIN 3337 |
| Materyèl | Aliminyòm alyaj |
| Estrikti | etajè ak pignon, doub piston etajè |
| Tretman sifas kò actuator | difisil anodize |
| Koulè Cap fen | nwa gri, nwa, ble fonse, syèl ble, wouj, zoranj, vèt, elatriye. |
| Sètifikasyon | CE, ATEX, SIL3, ISO9001:2016 |
XM DOUBLE ACTION PNEUMATIC ROTARY ACTUATOR SOTI TAB koupl
|
Modèl |
Antre presyon lè (inite: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Koupl pwodiksyon presyon lè a (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Karakteristik
- Doub aji etajè ak konsepsyon pignon asire ki estab kontwòl lè -kondwi ouvèti ak fèmen.
- 0 degre -90 degre trimès-pwodiksyon pou tiyo boul ak tiyo papiyon.
- Estrikti Piston etajè doub amelyore balans koupl ak diminye estrès mekanik.
- Kò aliminyòm anodize difisil bay rezistans korozyon nan anviwònman endistriyèl.
- NAMUR VDI/VDE 3845 ak ISO 5211 aliye pou enstalasyon dirèk san adaptè.
- Opsyon ranje tanperati lajè pou kondisyon travay estanda ak piman bouk.
- OEM personnalisation disponib pou koupl, gwosè, ak kondisyon koulè.
- CE, ATEX, SIL3, ISO9001 sètifye pou itilizasyon automatisation endistriyèl.
Aplikasyon
- Otomatik valv boul nan tiyo lwil oliv ak gaz
- Kontwòl valv papiyon nan plant tretman dlo
- Pwosesis chimik sistèm regilasyon koule
- Sistèm kontwòl vapè ak likid izin elektrik
- Liy pwodiksyon manje, bwason ak pharmaceutique
- Jeneral otomatik endistriyèl pwosesis
Kapasite Pwovizyon pou
Kapasite Pwovizyon pou: 10000 inite pa mwa Pneumatic Rotary Actuator
Anbalaj ak livrezon
Anbalaj detay:
1). katon separe ak anbalaj kim andedan
2). ka plywood pou chajman lanmè
3). Plywood palèt pou chajman lè
Pò depa: Shanghai, Ningbo, elatriye. Lachin
Tan plon:
|
Kantite (Inite) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
Est. Tan (jou) |
Machandiz nan stock |
7 |
20 |
Pou negosye |
Baj popilè: Selibatè aji pneumatik actuator, etajè ak pignon aktuateur, actuator valv pneumatik, actuator NAMUR, actuator ISO 5211, actuator trimès vire, actuator valv boul, actuator valv papiyon
